全新MASTER系列超高通量密閉微波消解/萃取工作站

繼2010年南北公司成功推出40罐高通量微波消解/萃取工作站之后，填平了國產微波化學儀器與國外同類產品的距離，獲得了良好的市場反饋。而2012年南北更是在此基礎上，將微波樣品前處理儀器的使用提升到國內外的高度。全新MASTER70罐超高通量密閉微波消解/萃取工作站是鄭州南北公司20年微波化學研發歷程厚積薄發的產物，是對國外同類產品消化吸收后的超越，其核心技術超過國外同類產品。這些核心技術包括消解外罐的材料和加工工藝，高通量消解轉子的設計，的壓電晶體測壓技術，爐腔內消解轉子同一方向連續旋轉的技術等等，無一不體現了業界的創新和突破。該產品被分析測試協會評為BCEIA 2013 金獎產品。

隨著質譜等分析儀器的普及，快速、、高處理量的微波樣品前處理儀器的需求越來越大，而現存的國外高通量微波消解產品普遍存在承壓低，易泄漏，罐蓋易變形，微波加熱不均勻，操作繁重等缺陷。全新MASTER系列密閉微波消解儀就是針對這些普遍存在的問題，而開發的新型高通量微波樣品前處理儀器。其的創新技術體現在：

1.高通量罐架采用高強度合金材料拉桿連接成一個整體，具有強大的壓力支撐作用（≥9900Kg），每個消解罐頂部和底部的垂直方向上受到罐架的強大支撐，保證了消解罐在承受壓力≤4MPa,溫度≤250℃情況下不會變形，不會泄漏。（國外同類產品一般工作溫度不超過210℃）

2.高通量罐架設計可以讓爐腔內的微波場隨著罐架的旋轉而攪拌，使多達40-70個高通量消解罐在微波場分布均勻的狀態下加熱。

分析測試協會 BCEIA 2013 金獎產品

3.取消了防爆膜等消耗品，采用安全泄壓爆裂片（）裝置，保證消解罐在正常工作狀態（壓力≤4MPa，溫度≤250℃）消解罐完全密閉，只有當罐內壓力大到對安全構成威脅的強度時爆裂片自動破裂，罐蓋自動上升釋放壓力，實現定量垂直爆破泄壓，保證運行安全。正常操作情況下，安全泄壓爆裂片不會破裂也無需更換。（國外同類產品工作溫度超過200℃就開始自動泄壓，依靠罐蓋面的形變來達到泄壓，但由于罐蓋面是非金屬材料，在溫度和壓力作用下，形變后不容易恢復，幾次用后就失去了彈性，喪失了繼續密閉功能，所以經常會出現消解罐內樣品減少和干涸現象，并造成回收率降低。）

4.溫壓測控裝置和消解罐隨轉盤同方向同步旋轉，通過的接線盒技術讓轉盤始終朝一個方向不停頓地旋轉，無需360度來回旋轉，旋轉過程中無停頓，微波加熱更均勻；溫壓測控電纜很短，運轉中沒有任何纏繞扭曲，安裝拆卸方便；轉盤電機負荷小，使用壽命長。

5.多種便利的輔助操作工具，減輕操作人員的工作負擔，提高樣品前處理的效率。如機動靈活的工具小車，幫助實驗人員輕松將裝滿樣品（載重15-20kg）的高通量轉盤放入和取出爐腔,避免操作者與高溫高壓消解罐直接接觸，防止酸霧損傷，保證操作安全。密閉和開啟消解罐的固定力矩電動工具，使超高通量的消解罐操作變得快速輕松簡單并富有樂趣。

產品綜合技術特點：

1.超越國外同類產品的宇航復合纖維材料防爆外罐

復合纖維材料已廣泛應用于波音787和空客380的外殼，由于其硬度超過金屬，剛性好，又輕又薄，還有一點彈性，是替代金屬的理想選擇。耐壓和防腐性能遠超PEEK（聚醚醚酮）材料外罐。國外同類產品罐口的上下兩個端面沒有包住是敞口的，容易受酸氣滲透腐蝕，時間一長靠近上下開口處質地疏松變形，強度降低，容易造成內罐泄氣。新儀公司針對此問題，采用PFA完全包裹和噴涂PFA等工藝，將復合纖維完全包裹，達到了更好的防腐保護能力。耐壓強度可達9900psi，耐溫500-600℃，可以稱得上爆不破，炸不裂和撕不爛的高強度復合材質。

2.可靠的壓電晶體測壓技術

目前國內外普遍采用導氣管導壓測控罐內壓力，導氣管的缺點顯而易見，長度很長，一般在400-600mm，容易扭曲折斷，密封要求高，主控罐樣品交叉污染，承壓不能太高，不然導氣管會破裂，消解轉盤必須360度來回旋轉，才能避免導氣管纏繞。為了解決這些技術難題，新儀公司經過多年研發，掌握了爐腔內壓電晶體測壓技術，性能可靠耐用，可測控12MPa以內的壓力。測控電纜很短只有120-140mm，不存在扭曲折斷現象，沒有密封接口，不存在漏氣現象，操作特別簡單。大優點是測壓元件與樣品完全隔絕，不存在交叉污染的可能。

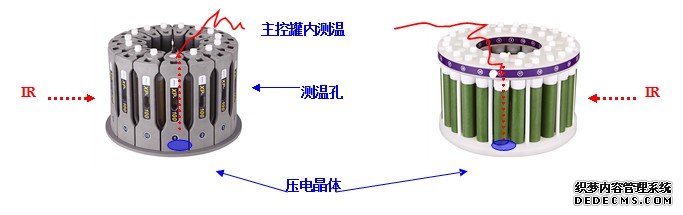

壓電晶體像電子天平裝在罐架底部或頂部，壓力參數通過電信號傳輸結合溫壓測控裝置和消解罐隨轉盤同方向同步旋轉技術和的接線盒技術讓轉盤始終朝一個方向不停頓地旋轉。壓力控制系統為新儀產品的標準配置，而非國外產品的選配。

3.主控罐測溫與紅外全罐溫度掃描相結合，監控消解罐內的溫度。

主控罐內溫度測控（鉑電阻或光纖）與側面紅外溫度掃描結合，計算機自動識別主控罐并與標準罐內的溫度實時對比，比純紅外測溫精度更高，控制更可靠。

主控罐內溫度測控（鉑電阻或光纖）與側面紅外溫度掃描結合，計算機自動識別主控罐并與標準罐內的溫度實時對比，比純紅外測溫精度更高，控制更可靠。4.專業萃取或合成選用的強磁力攪拌功能的高通量轉子。

4.專業萃取或合成選用的強磁力攪拌功能的高通量轉子。

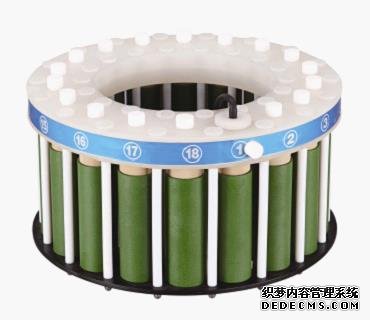

18罐超高壓超高溫轉子，可長時間工作在6MPa和260℃的超高溫高壓條件下，適合特難溶樣品的消解，或極端條件的密閉微波合成反應?？蛇x配強磁力攪拌功能。

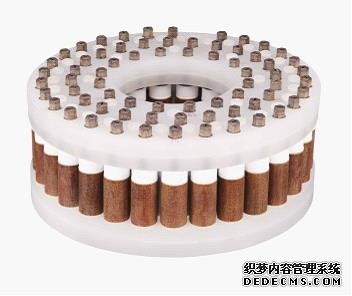

5.突破業界的70罐超高通量密閉微波消解罐及轉子。為適應現代高科技分析檢測儀器的飛速發展，檢測限越來越低，取樣量要求降低，用酸量也隨之減少，空白干擾值下降，而需要檢測的樣品數量卻越來越多了。所以容積小，承壓高，同批次處理量高成為了微波消解技術的發展方向。新儀公司突破常規，創造性地開發了業界優異的70罐超高通量微波消解罐及轉子，融合了高通量產品設計的經驗和技術，該產品已被地質、食品、衛生檢驗和環境等行業用戶使用并獲得十分滿意的效果。70罐消解罐的容積有15ml,25ml和45ml三個規格，也可根據用戶要求訂制。

6.OneforAll一機多能地適應各種不同規格消解罐，滿足各行業不同用戶和應用領域的需求。國外同類產品打開機箱后看到的都是變壓器微波電源，沒有一家真正采用變頻技術，所以雙磁控管輸出功率還不到2000W.新儀MASTER系列采用的變頻微波電源，雙磁控管大輸出功率可達2200W.保證了多達70個樣品罐同時加熱的功率需要。加熱過程中隨反應溫度和壓力自動反饋控制功率輸出，非脈沖微波連續加熱，保證反應安全。

7.真正的率變頻微波控制技術，非脈沖連續微波加熱。國外同類產品打開機箱后看到的都是變壓器微波電源，沒有一家真正采用變頻技術，所以雙磁控管輸出功率還不到2000W.新儀MASTER系列采用的變頻微波電源，雙磁控管大輸出功率可達2200W.保證了多達70個樣品罐同時加熱的功率需要。加熱過程中隨反應溫度和壓力自動反饋控制功率輸出，非脈沖微波連續加熱，保證反應安全。

8.自動進入消解罐冷卻程序，高速風冷降溫，雙風速控制，從220℃降至99℃只需15-20分鐘，無需水冷。

9。內置并配套提供全面經過安全驗證的消解數據庫，樣品種類達990余種，完全兼容US-EPA和ASTM等標準，并參與制訂多項**標準，行業標準及藥典等。

10.新儀公司具有20年研發微波化學儀器的經驗，公司近一半員工在公司工作10年以上，具有豐富穩定的工作經驗，有專門針對微波產品的設計和生產 證書，產品獲得歐盟CE安全證書，在電磁兼容，微波泄漏和電氣保護等方面具有遠高于**標準的企業標準，并全程參與《微波消解裝置》**標準的制訂和頒發實施。

11.其他主要技術和工藝

工業不銹鋼大爐腔，里外雙面PFA噴涂，高等的工業耐強酸堿防腐處理，耐高溫350℃。

六層鋼結構自彈出防爆爐門緩沖設計，及時釋放爐腔內高壓氣體；電子和機械雙重控制門鎖，爐門鎖定自檢系統。

高清LED屏多頁面切換實時顯示反應參數和曲線變化，方便隨時更改反應參數設定，按樣品種類存儲消解方案。

MASTER主機技術參數

電源	220-240VAC,50/60Hz,16A
微波頻率	2450MHz
整機安裝功率	3600W
微波大輸出功率	2200W
微波爐腔	316不銹鋼腔體，里外雙面多層PFA特氟龍防腐涂層
防爆安全爐門	六層鋼結構自彈出防爆緩沖設計，電子和機械雙重控制
壓力控制系統	壓電晶體壓力測控，控壓范圍：0-10MPa(1450psi),精度±0.01MPa
主控罐溫度控制系統	鉑金電阻或光纖溫度傳感，測溫范圍：0-300℃，精度±1℃
全罐溫度監控系統	IR紅外溫度全罐監測，測溫范圍：0-300℃，精度±1℃
全罐壓力監控系統	罐底或頂部安全爆裂片“切割”控制，超壓自動泄壓，定量控制
爐腔排風系統	大功率防腐蝕離心風機，排風量5.8m3/min
外接網絡接口（選配）	USB,RS-232，EthernetRJ-45
整機物理尺寸	550x670x700mm(長x深x高)
整機重量	70Kg(不含轉子)

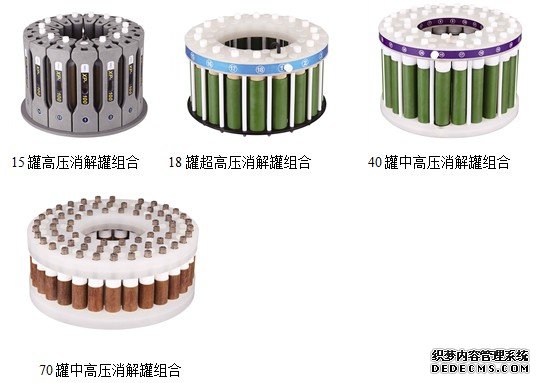

配套各種通量消解罐及轉子規格參數：

反應罐名稱	15罐高壓罐	18罐超高壓罐	40罐中高壓罐	70罐中高壓罐
反應罐型號	XP-99	XXP-99	HP-40	HP-70
批處理量	15	18選配磁力攪拌	40	70
內罐材質	TFM	TFM	TFM	TFM
防爆外罐材質	宇航復合纖維	宇航復合纖維	宇航復合纖維	宇航復合纖維
消解轉子框架結構	每個消解罐 框架結構	高強度合金轉盤 一體框架	高強度合金轉盤 一體框架	高強度合金轉盤 一體框架
反應罐容積	99ml	99ml	25ml,45ml,70ml	15ml,25ml,45ml
高壓力	10MPa(1450psi)	15MPa(2200psi)	5MPa(725psi)	5MPa(725psi)
高溫度	300℃	310℃	260℃	260℃
大有機量	0.5-1.0g	0.5-1.0g,難溶無 機樣	0.1-0.5g	0.1-0.5g
應用范圍	食品，土壤，金屬，合金 ，聚酯塑料，地質，生物，化妝品，農產品，半導體。	特別難溶的金屬和礦物類 樣品，塑料，陶瓷，爐渣和耐火材料等。極端微波合成 反應。	食品，環境（如廢水，淤 泥，土壤等），生物醫藥類樣品，黑色與有色金屬。	地質，生物醫藥和植物樣品
